欧标工业线缆 H05V-R/H07V-R单芯柔性电缆
H05V-R/H07V-R线缆要用于室内，电缆管道和工业厂房或转换站，地下安装。可用于配电板和配电盘或需要较多线股的设备。用于出口到欧洲国家电子机械和开关装置中，可作为欧洲制造的设备线MRO的替代。
欧标工业线缆 H05V-R/H07V-R 单芯柔性电缆
·询价订购业务联系电话：13321808257【郭小姐】13391383635【计小姐】
应用及描述
上海宽民电缆H05V-R/H07V-R线缆要用于室内，电缆管道和工业厂房或转换站，地下安装。可用于配电板和配电盘或需要较多线股的设备。用于出口到欧洲国家电子机械和开关装置中，可作为欧洲制造的设备线MRO的替代。标准及认证
NF C 32-201-3
ROHS认证
CE低压73/23/EEC & 93/68/EEC指令

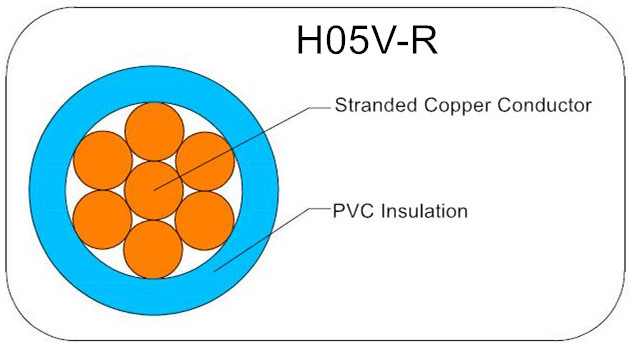

电缆结构
导体：实心/多股裸铜导体，遵循VDE-0295 Cl-2, IEC 60228 Cl-2
绝缘：PVC（聚氯乙烯）TI1绝缘
芯线颜色：线芯的色彩编码遵循VDE-0293
技术特性
工作电压：300/500V (H05V-R), 450/750V (H07V-R)
测试电压：2000V (H05V-R), 2500V (H07V-R)
动态弯曲半径：15 x Ø
静态弯曲半径：15 x Ø
应用时的工作温度：-5º C to +70º C
静态时可承受的温度：-30º C to +80º C
短路时可达到的温度：+160º C
阻燃：IEC 60332.1
绝缘电阻：20 MΩ x km
电缆参数
| 线规 | 芯数 x 导体截面积 | 标称绝缘厚度 | 标称外径 | 标称铜的重量 | 标称电缆重量 |
| # x mm² | mm | mm | kg/km | kg/km | |
| H05V-R | |||||
| 20(7/29) | 1 x 0.5 | 0.6 | 2.2 | 4.8 | 9 |
| 18(7/27) | 1 x 0.75 | 0.6 | 2.4 | 7.2 | 12 |
| 17(7/26) | 1 x 1 | 0.6 | 2.6 | 9.6 | 15 |
| H07V-R | |||||
| 16(7/24) | 1 x 1.5 | 0.7 | 3 | 14.4 | 23 |
| 14(7/22) | 1 x 2.5 | 0.8 | 3.6 | 24 | 35 |
| 12(7/20) | 1 x 4 | 0.8 | 4.2 | 39 | 51 |
| 10(7/18) | 1 x 6 | 0.8 | 4.7 | 58 | 71 |
| 8(7/16) | 1 x 10 | 1 | 6.1 | 96 | 120 |
| 6(7/14) | 1 x 16 | 1 | 7.2 | 154 | 170 |
| 4(7/12) | 1 x 25 | 1.2 | 8.4 | 240 | 260 |
| 2(7/10) | 1 x 35 | 1.2 | 9.5 | 336 | 350 |
| 1(19/13) | 1 x 50 | 1.4 | 11.3 | 480 | 480 |
| 2/0(19/11) | 1 x 70 | 1,4 | 12.6 | 672 | 680 |
| 3/0(19/10) | 1 x 95 | 1,6 | 14.7 | 912 | 930 |
| 4/0(37/12) | 1 x 120 | 1,6 | 16.2 | 1152 | 1160 |
| 300MCM(37/11) | 1 x 150 | 1,8 | 18.1 | 1440 | 1430 |
| 350MCM(37/10) | 1 x 185 | 2,0 | 20.2 | 1776 | 1780 |
| 500MCM(61/11) | 1 x 240 | 2,2 | 22.9 | 2304 | 2360 |
| 1 x 300 | 2.4 | 24.5 | - | 2940 | |
| 1 x 400 | 2.6 | 27.5 | - | 3740 | |

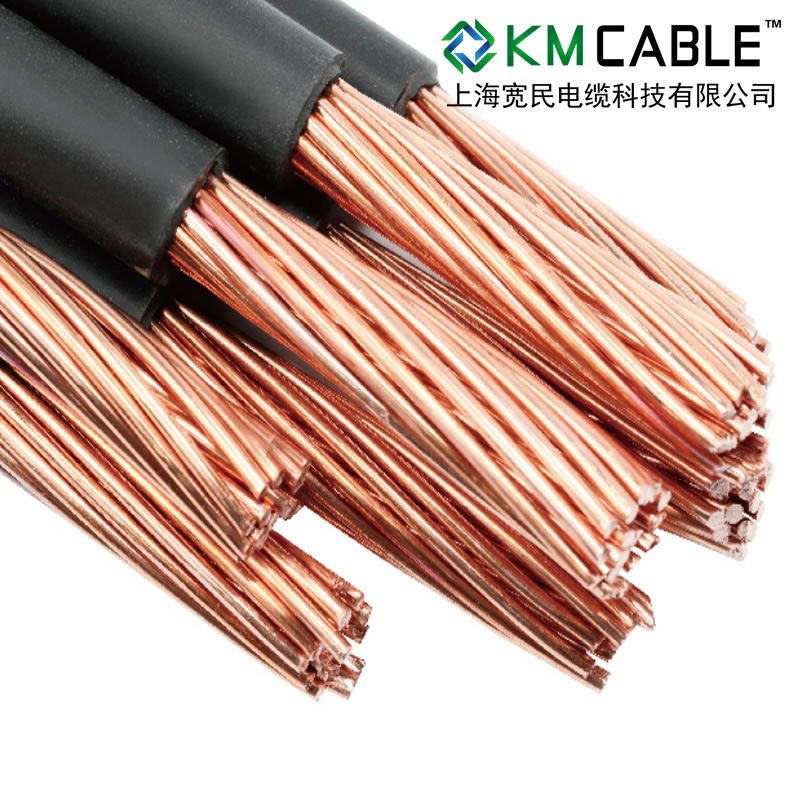

产品图片
产品简介 ：
H05V-R/H07V-R线缆要用于室内，电缆管道和工业厂房或转换站，地下安装。可用于配电板和配电盘或需要较多线股的设备。用于出口到欧洲国家电子机械和开关装置中，可作为欧洲制造的设备线MRO的替代。
