欧标工业线缆 H05Z-K/H07Z-K 无卤单芯柔性电缆
欧标工业线缆 H05Z-K/H07Z-K 无卤单芯柔性电缆
·询价订购业务联系电话:13321808257【郭小姐】13391383635【计小姐】
应用及描述
上海宽民电缆H05Z-K/H07Z-K电缆用于交流电压高达1000V或直流电压高达750V时,配电板和配电盘内部配线,一般安装在管道内,用于工作温度90℃的设备内部布线,适合用于烟雾和毒气可能导致生命威胁和设备的损坏的公共场所(如政府大楼等)。此电缆燃烧时不产生腐蚀性气体,这一点对电气设备尤为重要。标准及认证
NF C 32-102-9
ROHS认证
CE低压73/23/EEC & 93/68/EEC指令
电缆结构
导体:多股柔软裸铜导体
遵循VDE-0295 Cl 5, IEC 60228 Cl-5 BS 6360 cl. 5, HD 383
交联聚烯烃EI5绝缘
LSOH - 低烟无卤
产品特性
良好的耐候性;
良好的柔软度;
符合欧盟协调标准
卤酸气体释放量,符合 IEC754-1
符合认证:RoHS CE
技术特性
工作电压:300/500V (H05Z-K), 450/750V (H07Z-K)
测试电压:2500V
动态弯曲半径:8 x Ø
静态弯曲半径:8 x Ø
应用时的工作温度:-15º C to +90º C
静态时可承受的温度:-40º C to +90º C
阻燃:IEC 60332.1
绝缘电阻:10 MΩ x km
烟密度遵循:EN 50268 / IEC 61034
燃气腐蚀性遵循:EN 50267-2-2, IEC 60754-2
阻燃测试遵循:EN 50265-2-1, IEC 60332.1
电缆参数
线规 | 芯数 x 导体截面积 | 标称绝缘厚度 | 标称外径 | 标称铜的重量 | 标称电缆重量 |
# x mm² | mm | mm | kg/km | kg/km | |
H05Z-K | |||||
20(16/32) | 1 x 0.5 | 0.6 | 2.3 | 4.8 | 9 |
18(24/32) | 1 x 0.75 | 0.6 | 2.5 | 7.2 | 12.4 |
17(32/32) | 1 x 1 | 0.6 | 2.6 | 9.6 | 15 |
H07Z-K | |||||
16(30/30) | 1 x 1.5 | 0.7 | 3.5 | 14.4 | 24 |
14(50/30) | 1 x 2.5 | 0.8 | 4 | 24 | 35 |
12(56/28) | 1 x 4 | 0.8 | 4.8 | 38 | 51 |
10(84/28) | 1 x 6 | 0.8 | 6 | 58 | 71 |
8(80/26) | 1 x 10 | 1 | 6.7 | 96 | 118 |
6(128/26) | 1 x 16 | 1 | 8.2 | 154 | 180 |
4(200/26) | 1 x 25 | 1.2 | 10.2 | 240 | 278 |
2(280/26) | 1 x 35 | 1.2 | 11.5 | 336 | 375 |
1(400/26) | 1 x 50 | 1.4 | 13.6 | 480 | 560 |
2/0(356/24) | 1 x 70 | 1.4 | 16 | 672 | 780 |
3/0(485/24) | 1 x 95 | 1.6 | 18.4 | 912 | 952 |
4/0(614/24) | 1 x 120 | 1.6 | 20.3 | 1152 | 1200 |
300 MCM (765/24) | 1 x 150 | 1.8 | 22.7 | 1440 | 1505 |
350 MCM (944/24) | 1 x 185 | 2 | 25.3 | 1776 | 1845 |
500MCM(1225/24) | 1 x 240 | 2.2 | 28.3 | 2304 | 2400 |

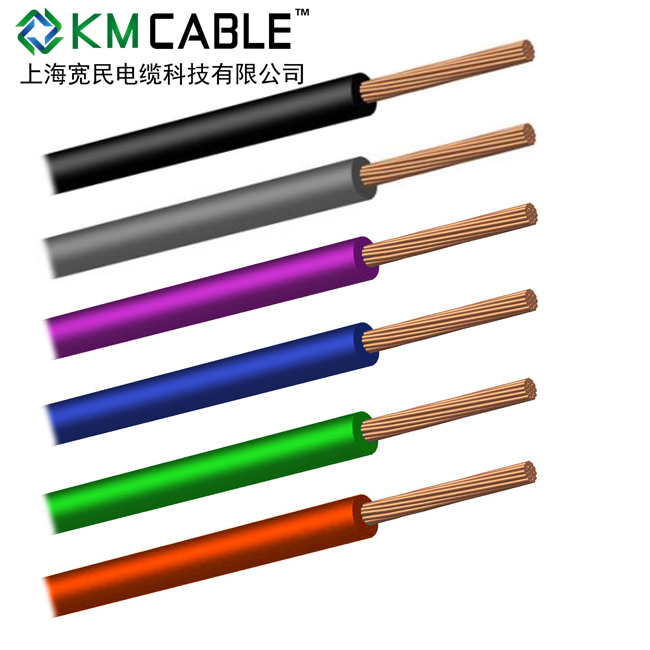

产品图片
产品简介 :
上海宽民电缆 H05Z-K/H07Z-K电缆用于交流电压高达1000V或直流电压高达750V时,配电板和配电盘内部配线,一般安装在管道内,用于工作温度90℃的设备内部布线,适合用于烟雾和毒气可能导致生命威胁和设备的损坏的公共场所(如政府大楼等)。此电缆燃烧时不产生腐蚀性气体,这一点对电气设备尤为重要。
