欧标工业线缆 H07Z-R H05V-R H07V-R 单芯柔性电缆
欧标工业线缆 H05Z-K/H07Z-K 无卤单芯柔性电缆
·询价订购业务联系电话:13321808257【郭小姐】13391383635【计小姐】
应用及描述
上海宽民电缆 H07Z-R 电缆用于交流电压高达1000V或直流电压高达750V时,配电板和配电盘内部配线,一般安装在管道内,用于工作温度90℃的设备内部布线,适合用于烟雾和毒气可能导致生命威胁和设备的损坏的公共场所(如政府大楼等)。此电缆燃烧时不产生腐蚀性气体,这一点对电气设备尤为重要。标准及认证
NF C 32-102-9
ROHS认证
CE低压73/23/EEC & 93/68/EEC指令

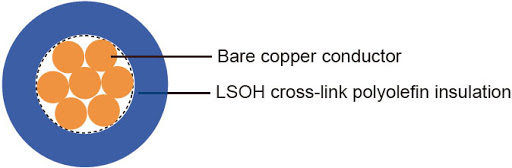

电缆结构
实心裸铜单股导体,遵循IEC 60228 Cl-1(H05Z-U / H07Z-U)
遵循VDE-0295 Cl 5, IEC 60228 Cl-5 BS 6360 cl. 5, HD 383
交联聚烯烃EI5绝缘
线芯的色彩编码遵循VDE-0293
LSOH - 低烟无卤
产品特性
良好的耐候性;
良好的柔软度;
符合欧盟协调标准
卤酸气体释放量,符合 IEC754-1
符合认证:RoHS CE
技术特性
工作电压:300/500V (H05Z-U), 450/750V (H07Z-U)
测试电压:2500V
动态弯曲半径:15 x Ø
静态弯曲半径:10 x Ø
应用时的工作温度:+5º C to +90º C
短路时可达到的温度:+250º C
阻燃:IEC 60332.1
绝缘电阻:10 MΩ x km
电缆参数
线规 | 芯数 x 导体截面积 | 标称绝缘厚度 | 标称外径 | 标称铜的重量 | 标称电缆重量 |
# x mm² | mm | mm | kg/km | kg/km | |
16(7/24) | 1 x 1.5 | 0.7 | 3 | 14.4 | 21 |
14(7/22) | 1 x 2.5 | 0.8 | 3.6 | 24 | 33 |
12(7/20) | 1 x 4 | 0.8 | 4.1 | 39 | 49 |
10(7/18) | 1 x 6 | 0.8 | 4.7 | 58 | 71 |
8(7/16) | 1 x 10 | 1 | 6 | 96 | 114 |
6(7/14) | 1 x 16 | 1 | 6.8 | 154 | 172 |
4(7/12) | 1 x 25 | 1.2 | 8.4 | 240 | 265 |
2(7/10) | 1 x 35 | 1.2 | 9.3 | 336 | 360 |
1(19/13) | 1 x 50 | 1.4 | 10.9 | 480 | 487 |
2/0(19/11) | 1 x 70 | 1.4 | 12.6 | 672 | 683 |
3/0(19/10) | 1 x 95 | 1.6 | 14.7 | 912 | 946 |
4/0(37/12) | 1 x 120 | 1.6 | 16 | 1152 | 1174 |
300MCM(37/11) | 1 x 150 | 1.8 | 17.9 | 1440 | 1448 |
350MCM(37/10) | 1 x 185 | 2 | 20 | 1776 | 1820 |
500MCM(61/11) | 1 x 240 | 2.2 | 22.7 | 2304 | 2371 |
产品图片
产品简介 :
上海宽民电缆 H07Z-R 电缆用于交流电压高达1000V或直流电压高达750V时,配电板和配电盘内部配线,一般安装在管道内,用于工作温度90℃的设备内部布线,适合用于烟雾和毒气可能导致生命威胁和设备的损坏的公共场所(如政府大楼等)。此电缆燃烧时不产生腐蚀性气体,这一点对电气设备尤为重要。
