欧标工业线缆 H05Z-K/H07Z-K 无卤单芯柔性电缆
·询价订购业务联系电话：13321808257【郭小姐】13391383635【计小姐】
应用及描述
TUV认证2PFG1169 PV电缆适用于额定电压ACU0/U: 600/1000V DC 1800V及以下太阳能光伏组件，符合出口欧洲标准。电缆结构
导线：镀锡铜多股线，符合IEC60228+EN,VDE0295,5级
内护套：交联聚烯烃UL4703
护套颜色：黑/黑、黑/蓝、红/红、蓝/黑、黑/红、红/黑、蓝/蓝、其他可订购
产品特性
高耐热阻燃、无卤、耐气候性。电缆绝缘材料改进了阻燃特性和温度范围，特别适合作为太阳能装置的链接电缆，即可在不同的气候条件下户外安装使用，又可以适应干燥，潮湿的室内工作环境。
技术特性
额定电压：0.6/1kv
测试电压：6500V
最小弯曲半径: ≤12mm,3×D， >12mm，4×D
使用温度：
环境温度：达+90℃
电缆最高温度：+120℃
铺设时：-30/+120℃
固定铺设：-45/+120℃
短路时：+250℃
无卤：不含盐酸符合EN50627-2-1,不含氟符合EN60684-2
阻燃性：阻燃自熄符合IEC60332-1-2+EN60332-1-2
适用标准Standard：2Pfg 1169
电缆参数
导 体 | 电 缆 | 载流量（60℃ A） | |||||
截面 | 绞合外径 | 20℃最大直流电阻 | 近似外径（㎜） | 近似重量（㎏/㎞） | 单根电缆置于空气中 | 单根电缆置于表面 | 电缆表面相互贴邻 |
1.5 | 1.6 | 13.7 | 4.5 | 36.0 | 30 | 29 | 24 |
2.5 | 2.2 | 8.21 | 5.2 | 50.0 | 41 | 39 | 33 |
4.0 | 2.9 | 5.09 | 6.0 | 72.0 | 55 | 52 | 44 |
6.0 | 3.3 | 3.39 | 7.0 | 95.0 | 70 | 67 | 57 |
10 | 4.2 | 1.92 | 8.2 | 145.0 | 98 | 93 | 79 |
16 | 5.3 | 1.24 | 9.3 | 209.0 | 132 | 125 | 107 |
25 | 7.7 | 0.795 | 12.1 | 320.0 | 176 | 167 | 142 |
35 | 8.8 | 0.585 | 13.2 | 433.0 | 218 | 207 | 176 |

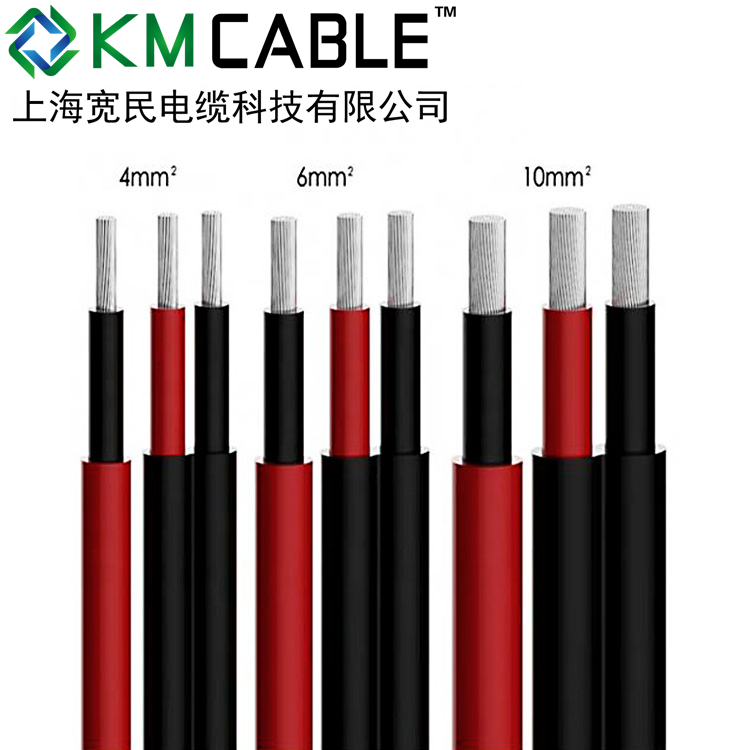

产品图片
产品简介 ：
TUV认证2PFG1169 PV电缆适用于额定电压ACU0/U: 600/1000V DC 1800V及以下太阳能光伏组件，符合出口欧洲标准。
