小民科普|你知道感应法测电缆断点的方法吗？

移动电缆断路检测一直是电气技术人员所困扰的难题。常规的压塑插头，到底是换哪一头？那有什么工具能迅速检测？

一般常规家用的测电工具是感应测电笔，方便，实用。对于不习惯用万用表的人是很好的测量工具。它既能测交流电，也能测直流电，测直流电池时要用另一手接触电池另一极，显示屏量程显示12V/26V/36V/110V/220V。测有没有电时，可直接显示电压，在测电缆断点时将疑似断点的线接火线，用电笔触头贴在电缆上移动，没断开的地方，电笔会显示12V，到了断点地方时，显示就会消失，然后前后移动，确定断点位置以及断点的长度，在测电缆线断点时必须牢记把其他电缆线接到零线上，否则，由于感应作用会到处有电，找不到断点。

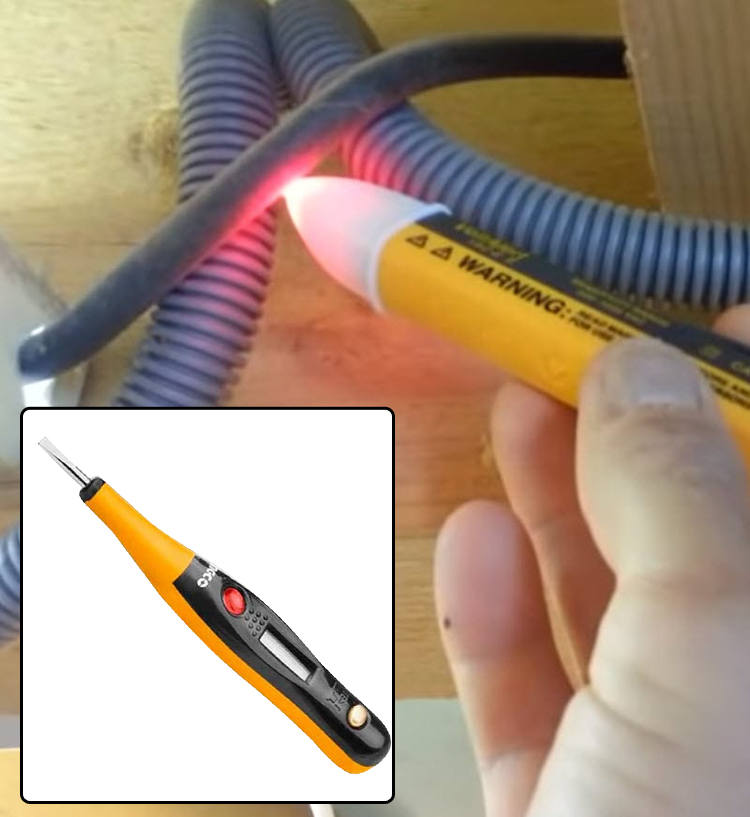

▲使用感应测电笔

感应测电笔对于质量好的新电缆可能会测不出来，那我们在测新电缆时还有什么简便的工具呢？我们可以使用专业性的工具——数字万用表。

当电缆或者电缆内部出现断线故障时，由于外部绝缘皮的包裹，使得断线的确切位置不易确定。这时使用数字万用表就可以轻松攻克这一难题。具体数字万用表使用方法：

1、把有断点的电缆（电线）一端接在220V的火线上，另一端悬空。

2、将数字万用表拔至AC2V档，从电缆的火线接入端开始，用一只手捏住黑表笔的鼻尖，另一只手将红表笔沿导线的绝缘皮外部慢慢移动（和感应测电笔操作相似。），如果此时显示屏显示的电压值大约为0.445V左右，说明此处尚未发现断点。

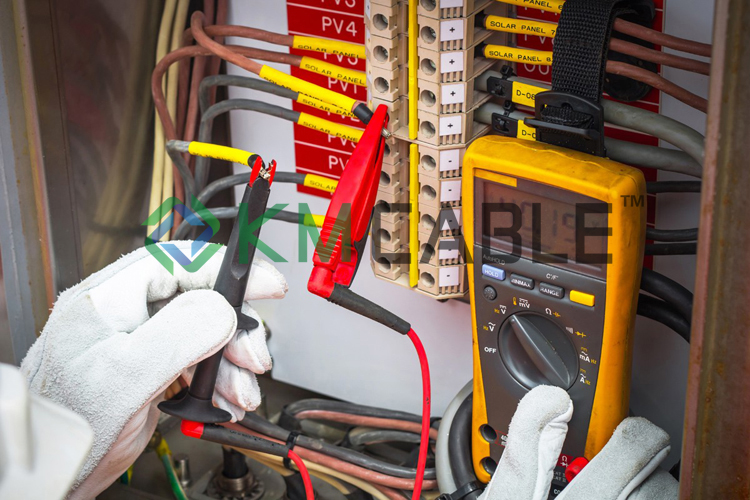

▲数字万用表

3、当红表笔移动到某处，显示屏显示的电压突然骤降至0.0几伏（大约是原来测出电压的十分之一左右），从这个位置向前（火线接入端）的大概15cm处就是电缆断点所在。

    使用TIPS：使用以上方法检查屏蔽线时，如果仅仅是芯线折断而屏蔽层没断，则以上方法也是无能为力的。
