每周一科普|对绞电缆的作用以及优缺点

一、什么是对绞电缆？

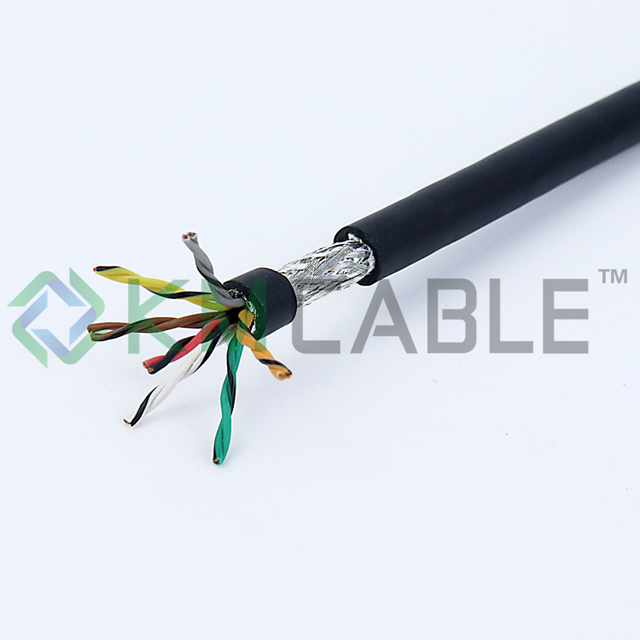

对绞电缆就是将不同的两根绝缘的导线两两相互绞在一起，与双绞线作用类似，是用来降低电磁辐射和外部电磁干扰的影响。一般包含若干（15对到数千对）绞线对（两根绝缘芯线对绞成对）的电缆称之为对绞电缆。

二、对绞电缆的特征。

常用的双绞电缆是由4对双绞线按一定密度反时针相互扭绞在一起，其外部包裹金属层或塑像外皮而组成。铜导线的直径为0.4mm~1MM。其扭绞方向为逆时针，绞距为3.81cm~14cm，相邻对绞线的扭绞长度差约为1.27cm。双绞线的缠绕密度和扭绞方向以及绝缘材料，直接影响它的特性阻抗、衰减和近端串扰。

三、电缆对绞的作用。

由于每对线构成的回路面积太大，线对之间的串扰和外界干扰都非常严重。为了减小线对之间的串扰以及外部电磁干扰，只能采用“交叉”技术，即将平行传输的线对按一定的密度相互绞合，通过这样的方式就能狗将每个线对构成的回路分割成若干个小回路，每个回路中感生的串扰和干扰可以相互抵消一部分，从而达到减小串扰和干扰的效果。每单对双绞线的绞结越紧密，绞距越均匀，四对线绞距差越大，当传输线路中存在有若干个线对（双绞线为四个线对）且传输路线较长。其低频抗干扰能力越强、线对内部的串扰越小，传输数据的性能也就越好。

电缆对绞的作用就是为了防止串扰的影响。每对不同的绞距，用来区分每对线传输时的磁场间效应，减少相邻对间的影响。

四、对绞电缆分类。

双绞电缆按其外部包缠的是金属层还是塑橡外皮，可分为屏蔽双绞电缆和非屏蔽双绞电缆。它们即能传输模拟信号，也能传输数字信号。

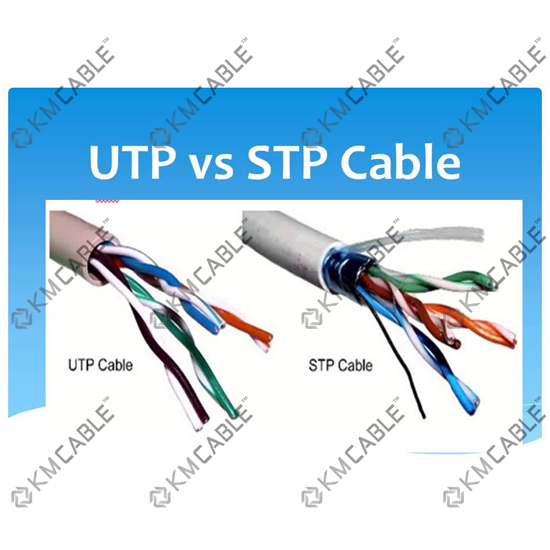

非屏蔽双绞电缆（UTP）是由多对双绞线外包缠一层塑橡护套构成。非屏蔽双绞电缆采用了每对线的绞距与所能抵抗电磁辐射及干扰成正比，并结合滤波与对成性等技术，经由精确的生产丁艺而制成。采用这些技术措施可减少非屏蔽双绞电缆线对间的电磁干扰。

UTP因为无屏蔽层，所以具有以下特点：

① 易安装；

② 线径较细，节省空间。

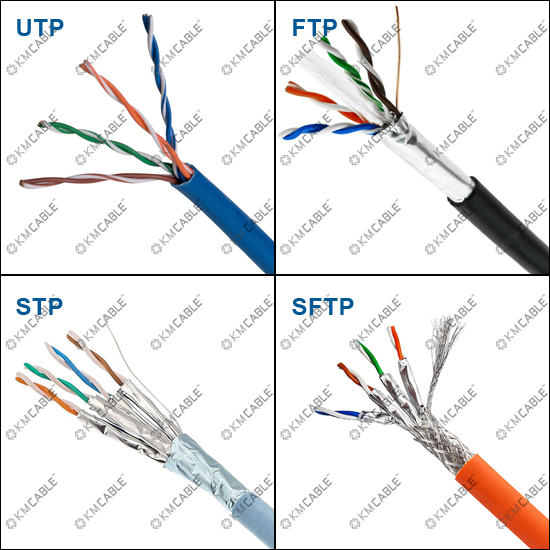

屏蔽双绞电缆与非屏蔽双绞电缆一样，芯数为铜双绞线，护套层时塑橡皮。但是屏蔽双绞电缆在护套层内增加了金属层。按其增加的金属屏蔽层数量和金属屏蔽层绕包方式，又可分为金属箔双绞电缆（FTP）、屏蔽金属箔双绞电缆（SFTP）和屏蔽双绞电缆（STP）三种。

FTP是在多对对绞外纵包铝箔。

SFTP是在对对绞外纵包后，再将纵包铝箔的多对对绞线家金属编织网。

STP是在每对对绞外纵包铝箔后，再将纵包铝箔的多对对绞线加金属编制网。

非屏蔽双绞电缆和屏蔽双绞电缆都有一根用来撕开电缆保护套的拉绳。屏蔽双绞电缆还有一根漏电线，把它连接到接地装置上，可泄放金属屏蔽的电荷，接触绝缘线间的干扰问题。
