一天一个小科普——拖链电缆

前言

            拖链电缆主要应用于：工业电子系统,自动生成线，仓储设备，机器人，消防系统，起重机，数控机床和冶金工业。 勾挂和散乱,常把电缆放入电缆拖链中,对电缆形成保护。该型电缆一般具有不易磨损、柔韧性高等特点。

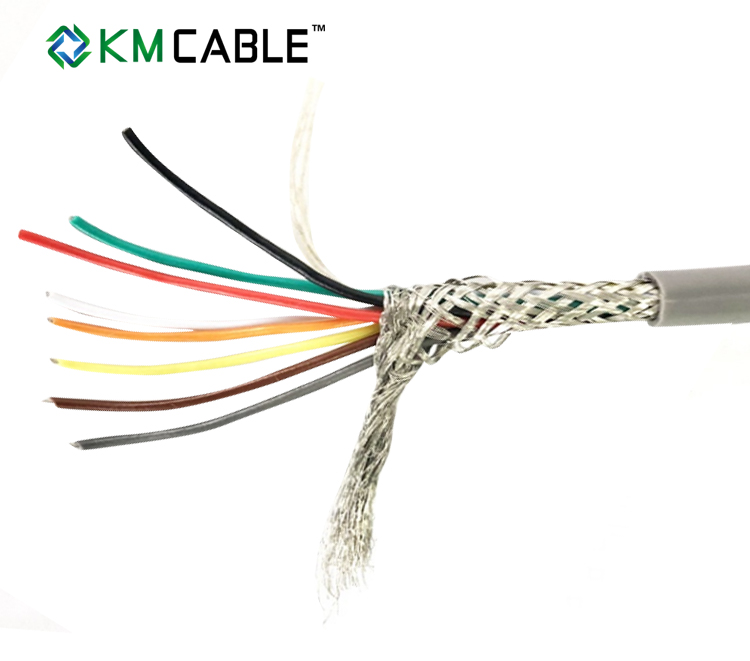

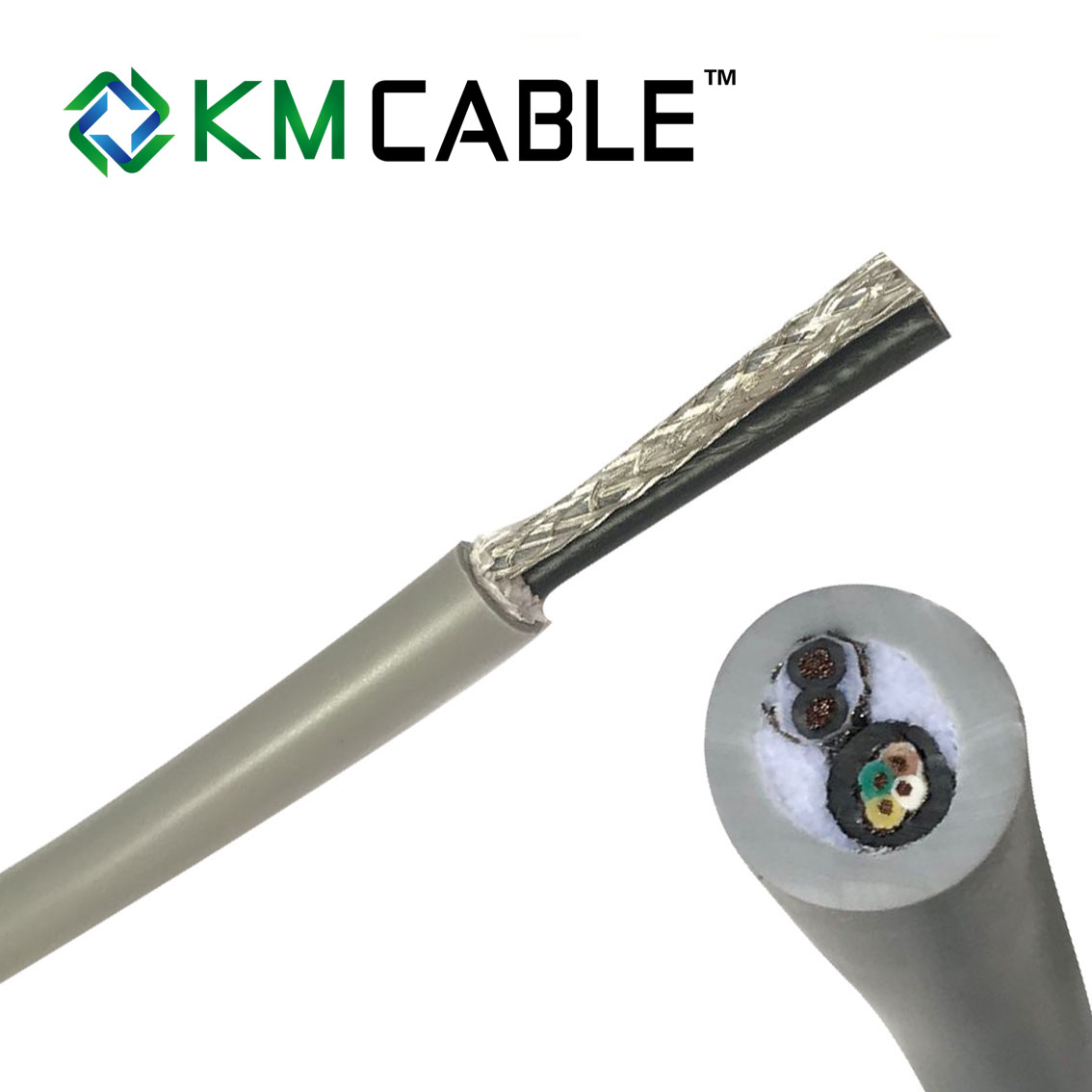

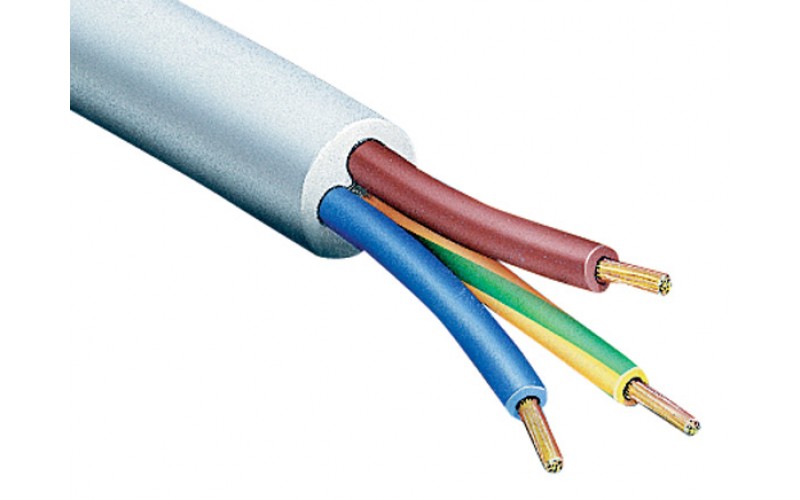

       电缆一般由导体、绝缘层、护套、填充物组成。为了要达到柔韧性好，需要选用最具柔韧性的导体；高压成型的PVC绝缘材料；利用绞合成缆的方式来适应电缆运动结构；紧密编织的屏蔽层同时具有抗扭力的作用；
      外护套必须是高柔性的但也要有支撑功能，当然应该是高压成型的；电缆的机械性能要好，可以承受一定的拉力。

——那么拖链电缆是不是越软越好呢？

——答案当然是不一定的了。我们说任何的绝对性描述都是错误的，能够满足客户实际使用的条件才是最佳的。涉及到电缆手感的软和硬，70%以上和铜导体有关，30%左右和所用绝缘材料和制造有关。

      拖链电缆用的导体肯定是对韧性有很高的要求，因为电缆是处于动态工作环境。一般来说导体越细，导体就越软，它的柔韧性也就越好。但这是有限度的，因为其同样需要很强的耐机械疲劳强度要求。

      除导体外，拖链电缆因为绞线节距和其他材料的选用上都比较的特别，所以手感上不会非常偏软的。

     若导体一味追求精细化，电缆在使用中就会产生铜丝缠绕的现象，导体在工作过程中很容易断裂。且导体过细，其拉伸强度也会降低，轻则而影响到电缆的使用效果，重则电缆铜丝断裂严重，直接报废。

     特别在动力电缆中因为铜丝的问题而导致电缆无法工作的情况比比皆是。

      有的客户，在其设备上使用了一款导体铜丝非常精细的A品牌动力电缆，因为他们觉得很柔软，就觉得是高品质的电缆。而对另一款同系列同规格的、稍微偏硬的B品牌电缆，觉得偏硬，不予采用。  在随后的使用过程中，电缆是经受内径受压外径受拉的，起初由于导体具有一定的柔韧性和绝缘材料的弹性，可正常工作。 不久后，电缆由于过度受压和受拉导致导体的缠绕和断裂，也导致绝缘和护套因为长期受力而永久变形。
